上海淞江减震器集团南通有限公司为您介绍：ZTY型弹簧减震器安装说明/图纸介绍，该图纸是有淞江集团技术部提供的，如需转载请注明来源于：淞江集团南通网站www.songjiangjituan.net。
安装前，请确认淞江集团吊式弹簧减震器的型号和规格是否正确。
安装说明：
所需工具：公制口径17mm（M10）、19mm（M12）、24mm（M16）开口扳手。

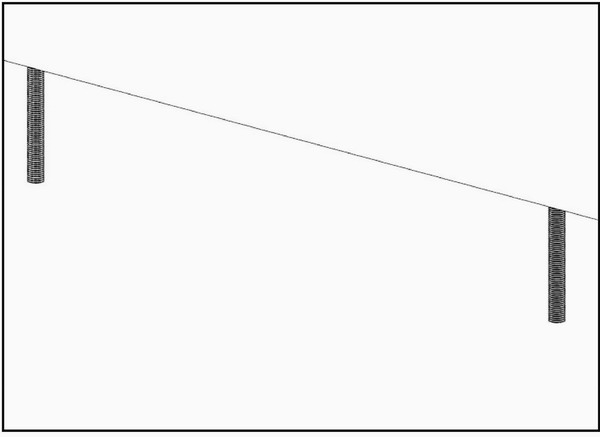

先与安装位置处依据施工规范预埋符合荷重要求的基础螺栓。（如图1）

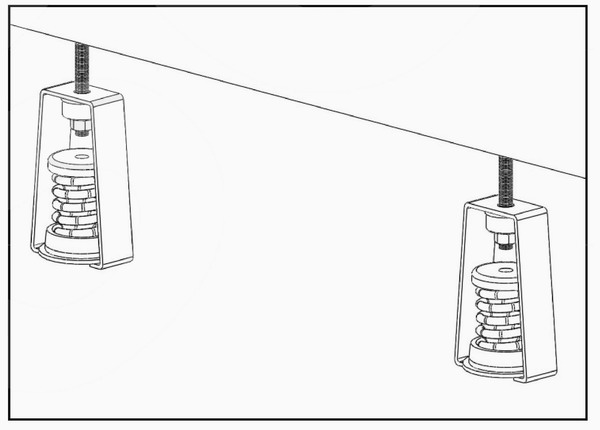

将弹簧减震器装到预留安装位置的螺栓上面，并将螺栓锁紧。（如图2）

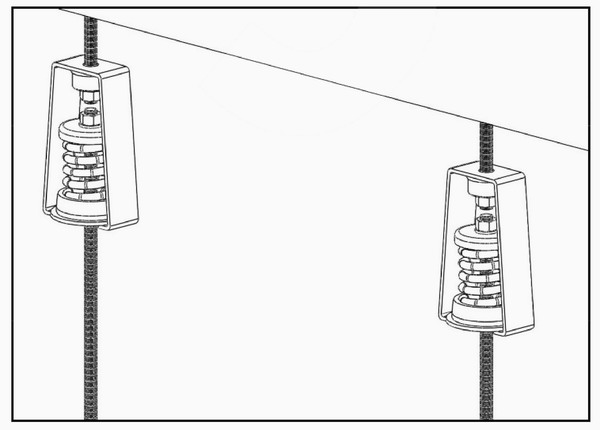

将弹簧减震器与设备连接的丝牙条装上。（如图3）

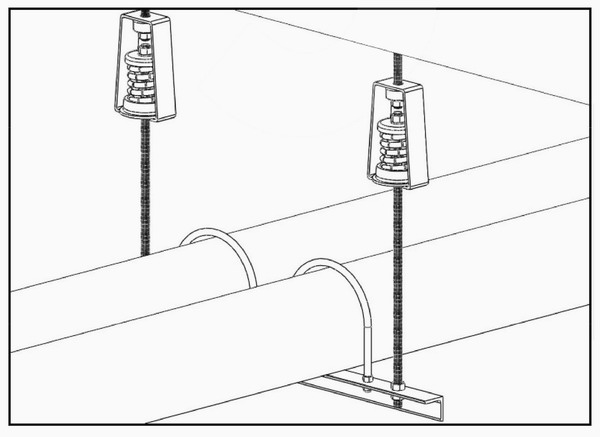

使用上下两颗螺帽安装与设备连接的固定处，以便调整，此时上部螺帽不需要锁紧。（如图4）

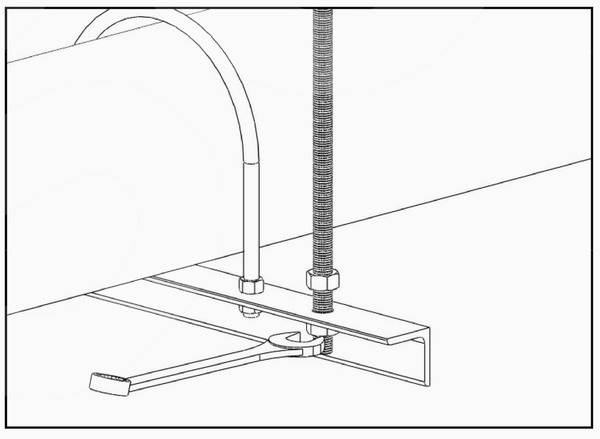

使用开口扳手调整下部螺帽来调整设备水平及弹簧压缩量。（如图5）

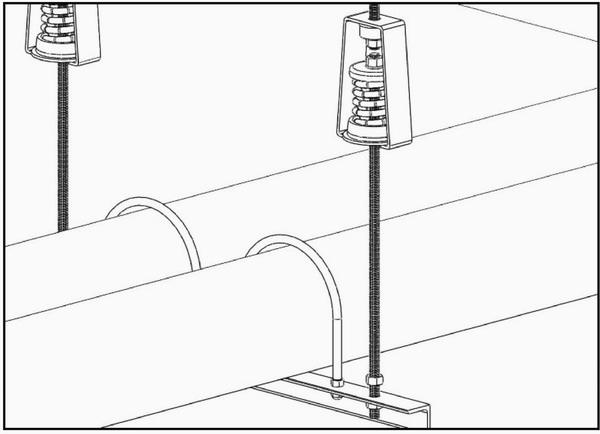

调整完成后将上下两颗螺帽相对锁紧，即可完成淞江集团ZTY吊式弹簧减震器的安装调整。（如图6）
安装后请检查弹簧下压量，如弹簧压到底，则表示荷重不足，没有减震效果。应该更换较大荷重的弹簧减震器型号，并请于本公司业务人员联系。安装时 请注意安全。保养须知：每月要观察固定螺栓是否有松动，保持弹簧减震器安装时弹簧下压挠度是否正常。
ZTY型弹簧减震器外形尺寸表：
|
规格 |
A (mm) |
B (mm) |
C (mm) |
h1 (mm) |
h2 (mm) |
H (mm) |
BD (mm) |
|
ZTY-A |
37 |
50 |
25 |
7 |
45 |
80 |
8-10 |
|
ZTY-B |
40 |
60 |
28 |
7 |
65 |
110 |
10 |
|
ZTY-C |
70 |
90 |
40 |
25 |
90 |
150 |
12-14 |
|
ZYT-D/E |
86 |
120 |
50 |
20 |
130 |
200 |
12-16 |
