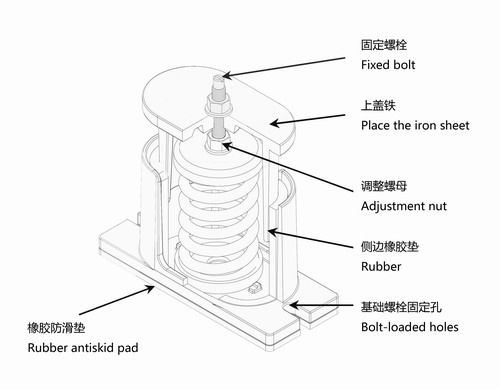

上海淞江减震器集团南通有限公司为您介绍：JB型座式弹簧减震器安装说明/图纸讲解，该图纸是有淞江集团技术部提供的，如需转载请注明来源于：淞江集团南通网站www.songjiangjituan.net。
安装前，请确认淞江集团弹簧减震器的型号和规格是否正确。
安装说明：
所需工具：公制口径17mm（M10）、19mm（M12）开口扳手、爪式千斤顶。

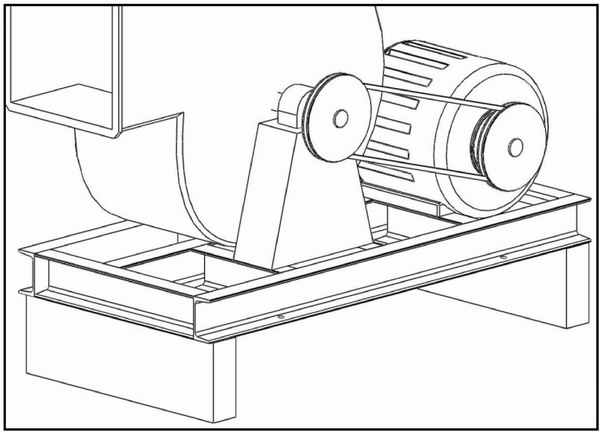

可先放置与弹簧减震器高度相同的临时木块与设备安装处，再安装设备。（如图1）

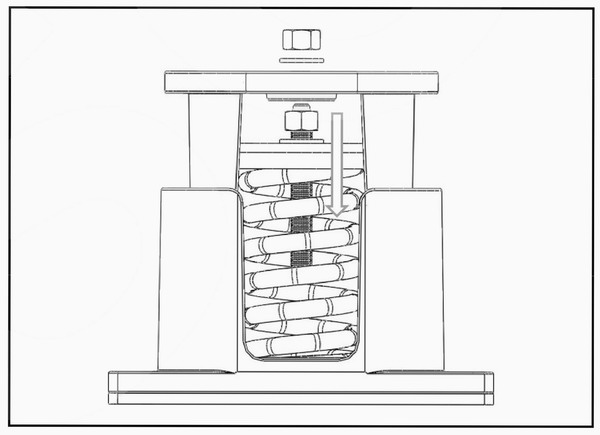

先将固定螺栓的上部螺帽取下，再放松下部的螺母使全牙螺栓下降，以方便将弹簧减震器放入安装位置。（如图2）
根据螺栓固定孔的位置，与安装位置预埋基础螺栓。

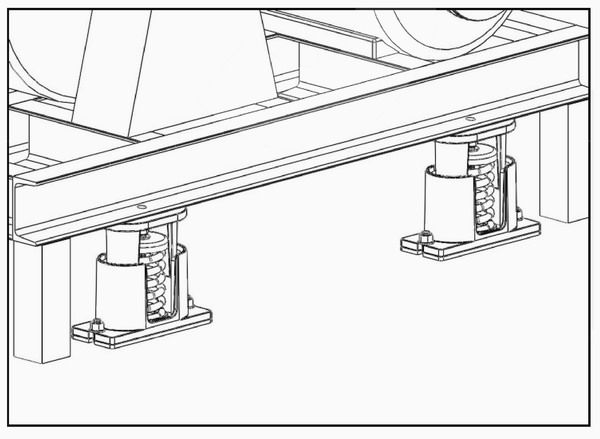

将弹簧减震器放置到与设备的正确安装位置。（如图3）

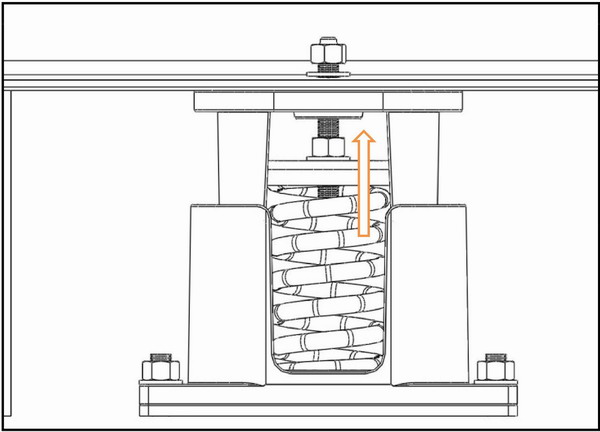

调整下部螺母使全牙螺栓上升至与设备安装处，并将上部螺母与全牙螺栓锁紧。（如图4）

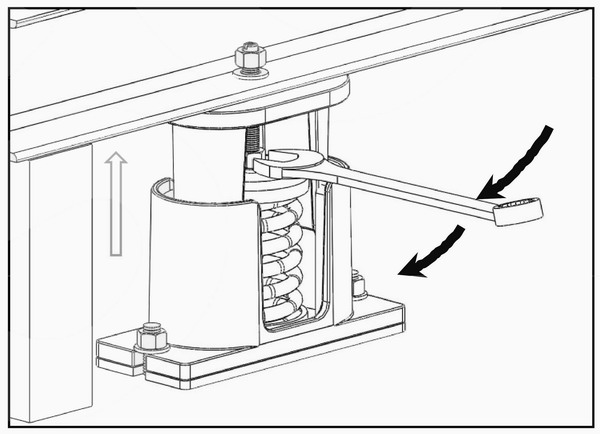

使用开口扳手以顺时针方向调整螺母使弹簧受力下压，调整至临时木台可取出时停止调整。（如图5）

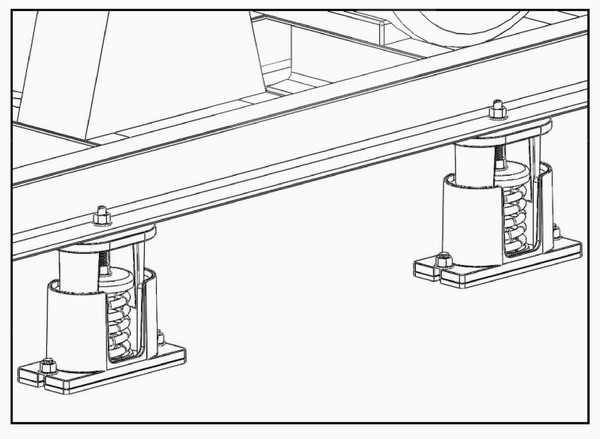

将固定螺栓确保完全锁紧，即完成淞江集团弹簧减震器安装调整。（如图6）
安装后请检查弹簧下压量，如弹簧压到底，则表示荷重不足，没有减震效果。应该更换较大荷重的弹簧减震器型号，并请于本公司业务人员联系。保养须知：每月要观察CS固定螺栓是否有松动，保持弹簧减震器安装时弹簧下压挠度是否正常。
JB型弹簧减震器外形尺寸表：
|
型号/规格 |
L (mm) |
L1 (mm) |
L2 (mm) |
L3 (mm) |
H (mm) |
D (mm) |
M (mm) |
|
JB-S |
155 |
136 |
108 |
75 |
150 |
13 |
12 |
|
JB-M |
215 |
195 |
153 |
90 |
175 |
15 |
14 |
|
JB-L |
215 |
195 |
153 |
90 |
175 |
15 |
16 |
